1. הקדמה
מכונות פיתול שנאיממלאים תפקיד מכריע בייצור של שנאים חשמליים-הרכיבים החיוניים המאפשרים המרת מתח, בידוד חשמלי והעברת אנרגיה על פני מערכות חשמל גלובליות. ככל שתעשיית החשמל מתפתחת לעבר יעילות, אמינות ואינטליגנציה גבוהות יותר, טכנולוגיות הייצור מאחורי השנאים עוברות שינוי מהותי. מבין הטכנולוגיות הללו, מכונות הליפוף מהוות את אחד המרכיבים הקריטיים ביותר מכיוון שהן משפיעות ישירות על איכות הליפוף, דיוק גיאומטרי, שלמות בידוד ואמינות תפעול-לטווח ארוך.

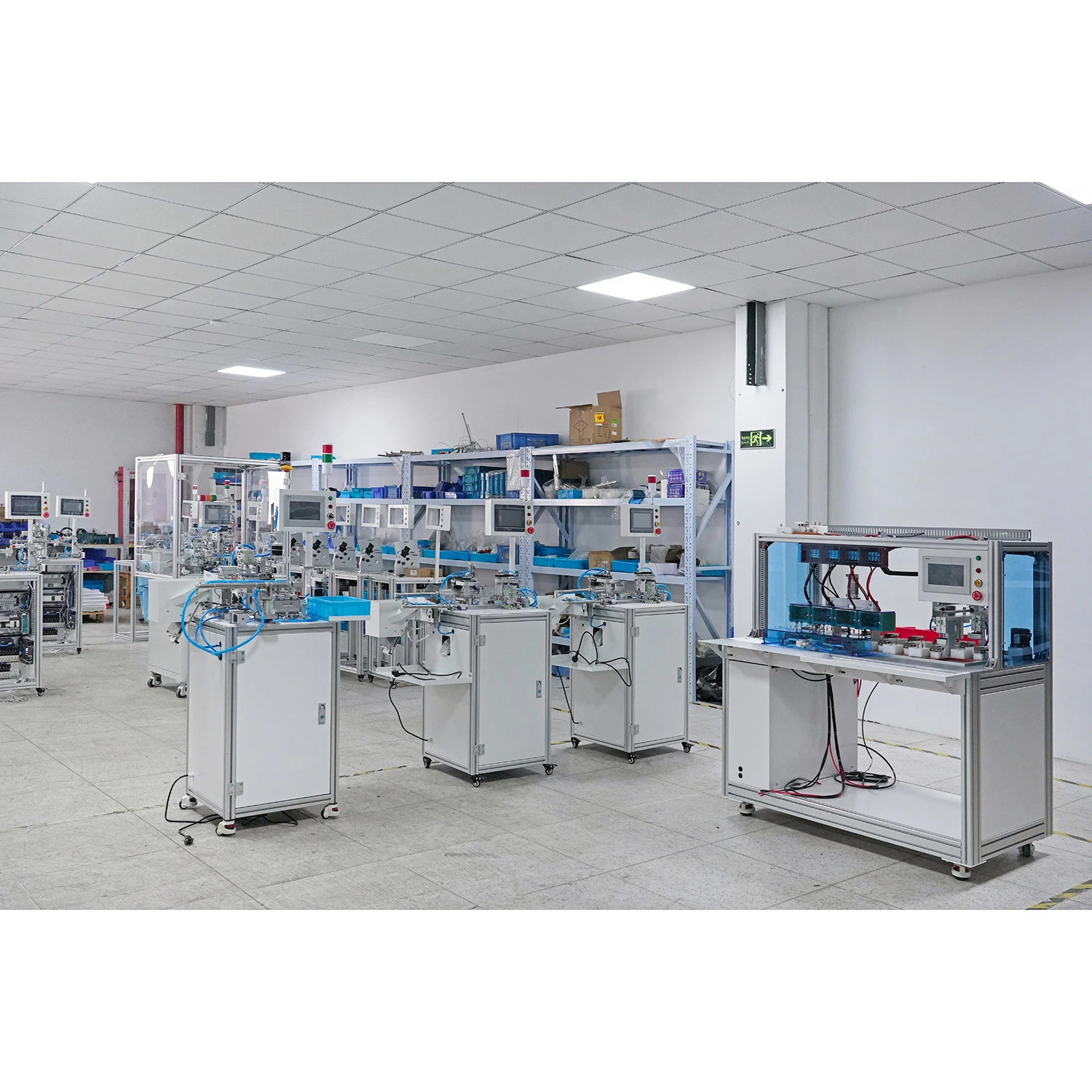

במפעלי שנאים מודרניים, מידת האוטומציה, המודיעין והשילוב הדיגיטלי שלמכונות סלילהלעתים קרובות משקף את יכולת הייצור הכוללת של הארגון. איכות, יעילות ייצור ותחרותיות בעלויות תלויים במידה רבה בשאלה האם נעשה שימוש בפתרונות מתפתלים מתוחכמים. עם הגדלת הביקוש לחשמל העולמי, אינטגרציה של אנרגיה מתחדשת והמודרניזציה של ציוד תעשייתי,מכונות ליפוף ליבות קטנותקיבלו חשיבות אסטרטגית בתעשיות, כולל חלוקת חשמל, רכבות, אלקטרוניקה לרכב, מערכות אנרגיה מתחדשת, תעופה וחלל ומכשירי חשמל ביתיים.
מאמר זה מציג סקירה מפורטת ו-מעמיקה של אמכונת סלילה אוטומטית לחלוטין, המכסים סוגים, עקרונות עבודה, מגמות בתעשייה, טכנולוגיות בקרה אוטומטית, תהליכי ייצור, קריטריונים לבחירה, נוף השוק העולמי, יצרנים מרכזיים וכיווני פיתוח עתידיים. המטרה היא לשרת אנשי מקצוע, מנהלי הנדסה, מומחי רכש וחוקרים טכניים המעוניינים לבנות הבנה מקיפה של פלח זה של ציוד ייצור אלקטרומכני.
2. סקירה כללית של דרישות ייצור ופיתול שנאי
2.1 תפקיד הפיתולים בשנאים
בכל שנאי, פיתולים אחראים לשאת את הזרם החשמלי המאפשר אינדוקציה אלקטרומגנטית-המרת אנרגיה חשמלית בין רמות מתח שונות. איכות הסלילה משפיעה ישירות על מדדי ביצועים קריטיים, כגון:
ויסות מתח
יעילות אנרגטית ורמות אובדן
חוזק בידוד
ביצועים תרמיים
יציבות מכנית תחת כוחות קצרים-
התנהגות רעשים ורעידות
מכיוון שפיתולים מורכבים משכבות מרובות של סלילי מוליכים המסודרים בדיוק גיאומטרי קפדני, השגת פיתול- באיכות גבוהה דורשת בקרת מתח מדויקת, יישור מוליכים עקבי ושכבות מדויקות-שקשה להשיג את כולם באופן ידני. מכאן, הצורך במכונות מתפתלות מיוחדות.
2.2 סוגי פיתולים ומורכבות הייצור שלהם
סוגי שנאים שונים דורשים מבנים מתפתלים שונים, כגון:
פיתולי שכבה
פיתולי דיסק
פיתולים סליליים
פיתולי נייר כסף (רדיד נחושת או אלומיניום)
פיתולים מתמשכים
פיתולים מישוריים או PCB (עבור שנאים בתדר גבוה-)
ריבוי-מקטעים, ריבוי-הקשות
כל סוג מציג אתגרי ייצור ייחודיים. לְדוּגמָה:
פיתולי דיסקדורשים דחיסה צירית הדוקה ומרווח בידוד מדויק.
פיתולים סלילייםלדרוש מתח עקבי כדי למנוע עיוות מוליך.
פיתולי נייר כסףהשתמש ברצועות גדולות של נייר כסף המחייבות decoilers מיוחדים וריתוך אוטומטי.
פיתולים בתדר- גבוהלדרוש דיוק ברמת מיקרון- וריבוד אוטומטי.
מכונות פיתול שנאי מתמחות לפיכך לפי שיטות פיתול אלו.
3. סיווג שלמכונות פיתול שנאי
התעשייה מכירה במספר סוגים של מכונות פיתול המבוססות על מבנה, מערכת בקרה ויישום סופי.
3.1 בשיטת הפיתול
(1) מכונות ליפוף סליל(מטרה כללית)
משמש עבור שנאים קטנים עד בינוניים, משרנים ומשנקים. הם יכולים לפתול חוט עגול, חוט מלבני וחוטי נחושת עם אמייל.
תכונות:
מהירות ציר גבוהה
מתאים לשנאי הספק-נמוכים
חסכוני-
לעתים קרובות CNC-נשלטת
(2) מכונות ליפוף נייר כסף
משמש עבור שנאי הפצה ושנאי הספק-בינוניים (לדוגמה, 10–2500 קילוואט). הם מתפתלים רצועת נייר כסף רציפה עם שכבות נייר מבודדות.
תכונות:
סלילת נייר כסף אוטומטית
ריתוך TIG או קולי לחיבורי רדיד
יישור קצה אוטומטי
הזנת בידוד שכבה
מתח נשלט-בסרוו
(3) מכונות פיתול שנאי כוח HV/LV
עבור שנאי כוח גדולים (למשל, 10-300 MVA). מכונות אלו מתמודדות עם מוליכים מלבניים כבדים.
תכונות:
מומנט גבוה
מהירות סיבוב נמוכה
מסגרת-כבדה
בקרת מתח הידראולית או סרוו מדויקת
טייפ בידוד אוטומטי
ניטור מימדי בתהליך-
(4)מכונות ליפוף דיסקים
עוצב עבור דיסקים-במתח גבוה או פיתולים חתכים.
תכונות:
פעולת שכבה שלב-אחר-שלב
טרנספוזיציה אוטומטית
מיקום חוט מדויק
מערכת משוב מתח

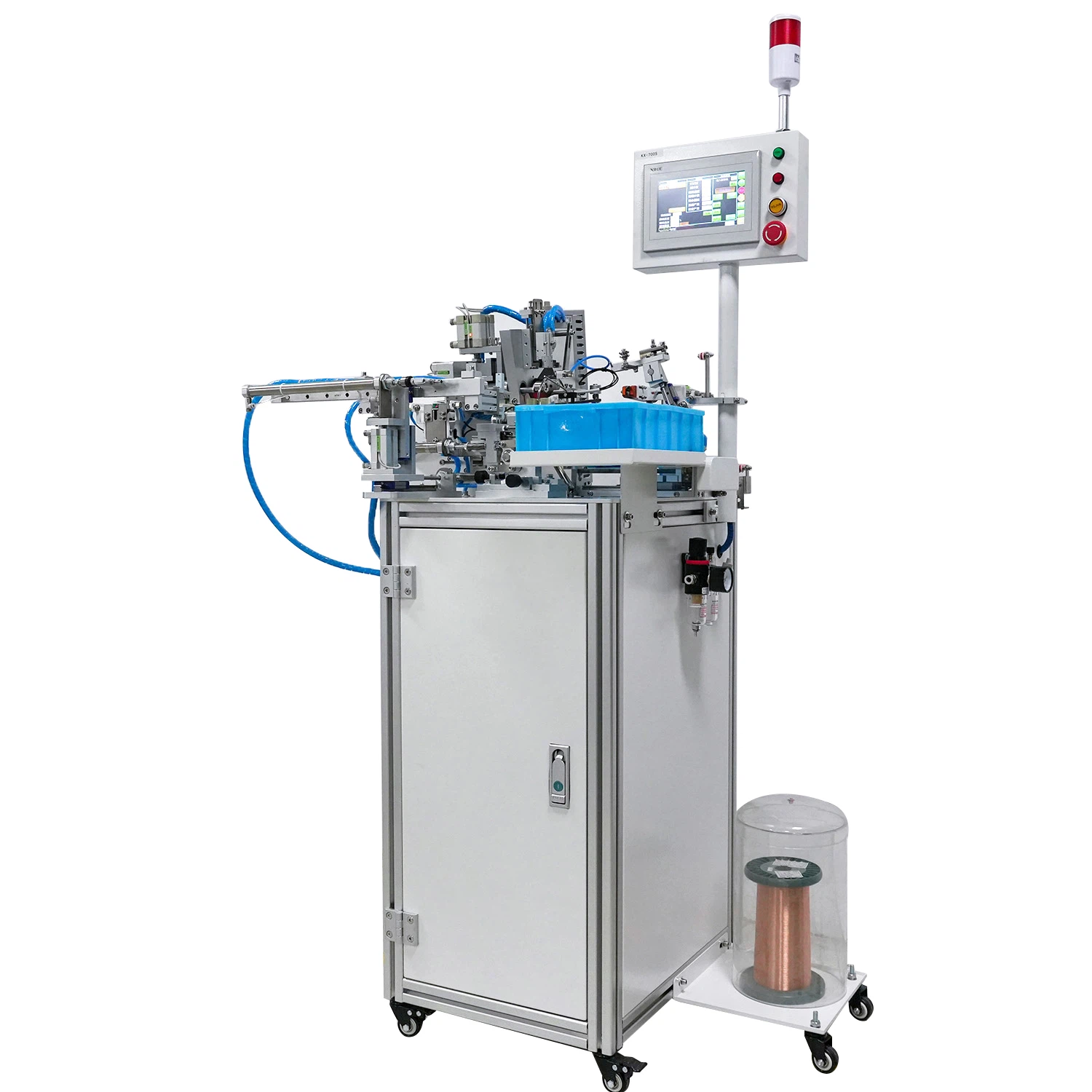

(5) מכונות ליפוף טורואידים
משמש עבור שנאים טורואידים, משרנים ומכשירים ביתיים- יעילים באנרגיה.
תכונות:
מנגנון הסעות מתפתל
מהירות גבוהה
רעש מינימלי
תומך בבידוד סרט
3.2 לפי רמת אוטומציה ובקרה
סלילה מכאנית בסיסית
תלוי מאוד במיומנות המפעיל
מתאים לאבות טיפוס או סדנאות קטנות
סיבוב ממונע
כמה שכבות וספירה אוטומטיות
בשימוש נרחב בייצור שנאים קטנים

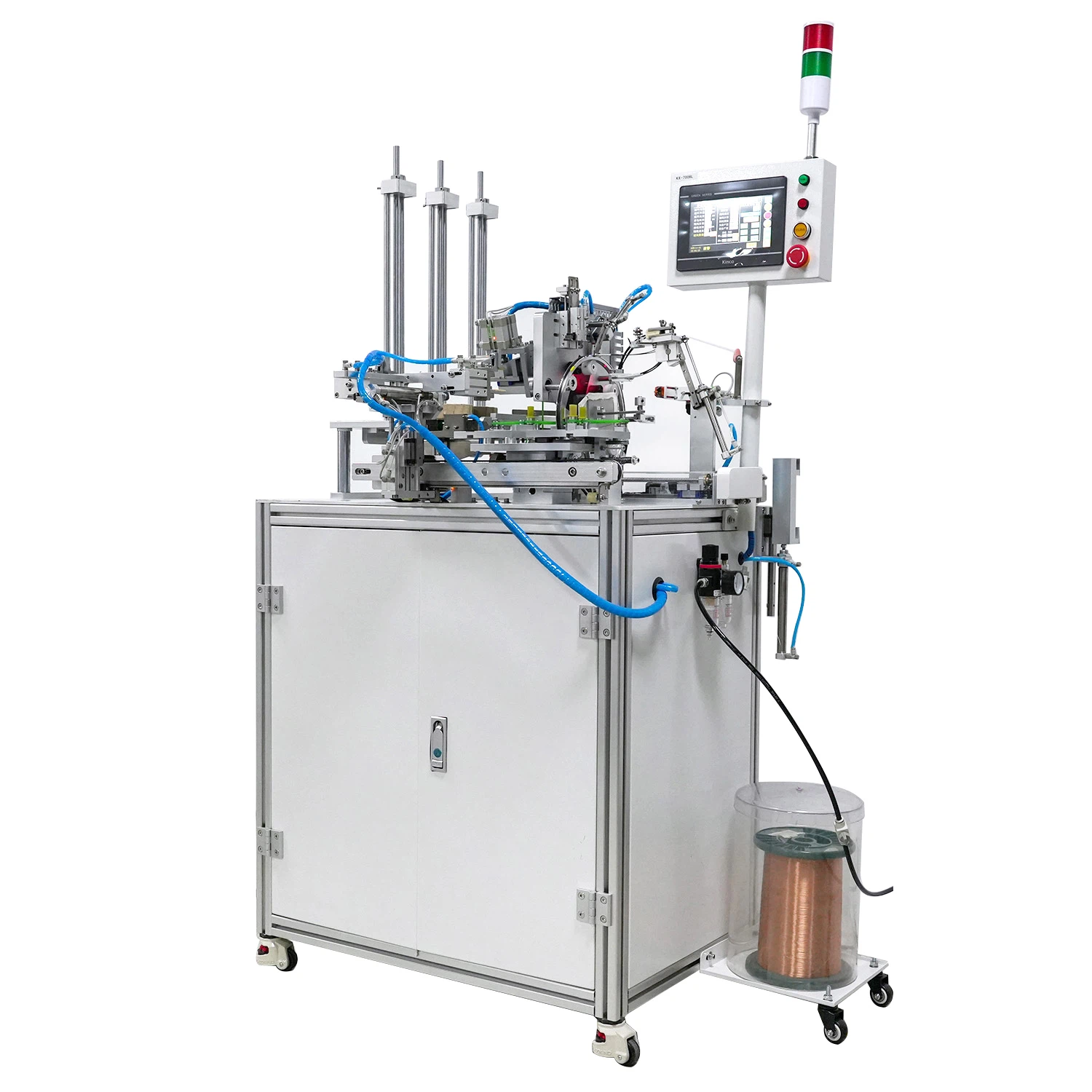

מכונות ליפוף CNC אוטומטיות לחלוטין
תנועה-נשלטת סרוו
מתיחה אוטומטית, מיקום בידוד ושכבות
דיוק גבוה
אידיאלי לייצור המוני סטנדרטי
מערכות פיתול חכמות
מחובר למערכות MES/ERP של המפעל
ניטור-בזמן אמת, תאומים דיגיטליים ומעקב אחר נתונים
תמיכה בבדיקת איכות אוטומטית
4. טכנולוגיות ליבה במכונות פיתול שנאי
4.1 מבנה מכני
מכונות ליפוף טיפוסיות מורכבות מ:
ציר ראשי (לסיבוב הציר המתפתל)
מוביל חוט ויחידת חוצה
מנגנוני מתיחה
לוח בקרה ומודול CNC
מנועי סרוו ודרייברים
דקוילר או עמדת תשלום
מנגנון הזנת בידוד
מגני בטיחות ומבנים ארגונומיים
קשיחות מכנית ודיוק קובעים את יציבות המכונה-לטווח ארוך.
4.2 מערכות סרוו והנעה
מכונות ליפוף מודרניות משתמשות בקרת תנועה של 3-7 צירים הכוללת:
סיבוב ציר
תנועת חצה לינארית
מפעילי בקרת מתח-
מזין בידוד
מפעילי ריתוך (למכונות נייר כסף)
מערכות סרוו מבטיחות:
הֲדִירוּת
מיקום מנצח מדויק
מתח יציב גם תחת עומס דינמי
4.3 טכנולוגיות בקרת מתח
אחד ההיבטים המאתגרים ביותר מבחינה טכנית של סלילה.
סוגים:
מצמד חלקיקים מגנטי
מערכת מתח פניאומטית
מערכת מתח סרוו אלקטרונית
משוב על מתח כפול-סגור-
המתח חייב להישאר יציב כדי למנוע:
מוליכים מעוותים
שכבות מתפתלות רופפות
תזוזה של בידוד
4.4 בקרת CNC ותכנות חכם
בקרת CNC מודרנית כוללת:
ספירת שכבות אוטומטית
זיהוי תקלות
התאמת מהירות-בזמן אמת
בקרת מתח PID
חיזוי מיקום
סנכרון חצה אוטומטי
תוכנית מפעילים:
גודל מוליך
מספר סיבובים
פרמטרים של שכבה
עובי בידוד
צורות מחודדות או מיוחדות
4.5 מערכות ריתוך וחיבור (מכונות נייר כסף)
ריתוך אולטראסוני
ריתוך TIG
ריתוך בלחץ קר
הבטחת הדבקה חזקה של רדיד-מוליך.
4.6 ניטור איכות- בתהליך
מערכות מתקדמות כוללות:
חיישני מדידת קוטר
מערכות יישור לייזר
מטר מתח
חיישני מומנט ציר
ניטור טמפרטורה
בדיקת וידאו
אלה מפחיתים טעויות אנוש ותומכים בתיעוד איכות אוטומטי.
5. תהליך ייצור: מחוט נחושת ועד סליל מוגמר
5.1 הכנת חוט
יִשׁוּר
ניקוי
בדיקת בידוד
אימות גודל מוליך
5.2 ההגדרה פועלתמכונת סלילה
התקנת מנדרל
עריכת תוכנית
כיול מערכת מתח
סלילה ניסיון
5.3 שלב פיתול
תלוי בסוג:
שכבה-לאחר-מתפתל שכבה
פילוח דיסק
שכבות נייר כסף
הכנסת בידוד
הקלטה ולחיצה
יישור אוטומטי
5.4 פעולות ביניים
מדידת מימדים
דְחִיסָה
ייבוש או טיפול בחום
הקש על חיבורים
5.5 גימור סליל סופי
ריתוך חוט עופרת
איחוד בידוד
ניקוי פני השטח
6. יישומים על פני תעשיות
6.1 הולכת וחלוקת כוח
שנאי עמוד
שנאי הפצה
שנאי מתח בינוני-
שנאי כוח
6.2 תעשיית האלקטרוניקה
שנאי SMPS
מסנני EMI
משרנים
ציוד תקשורת
6.3 רכב
מטענים-בלוח
ממירי DC-DC
מערכות מתיחה EV
6.4 אנרגיה מתחדשת
שנאי אינוורטר סולארי
ממירי כוח רוח
6.5 אוטומציה תעשייתית
רובוטיקה
כונני סרוו
מודולי כוח של מכונת CNC
7. נוף שוק גלובלי
7.1 גודל שוק וצמיחה
מונע על ידי:
מגמות חשמול
הרחבת אנרגיה מתחדשת
שדרוג תעשייתי
ביקוש לשנאים-בעלי יעילות גבוהה
קצב צמיחה כ.5-7% בשנה(הערכה בענף).
7.2 אזורים
אסיה-הפסיפיק: בסיס הייצור הגדול ביותר (סין, הודו).
אֵירוֹפָּה: חזק באוטומציה ובמכונות-מתקדמים.
צפון אמריקה: ביקוש גבוה למודרניזציה של הרשת.
7.3 יצרנים מובילים
(רשימה לא-ממצה; ללא כוונה לקידום מכירות)
Maschinenfabrik Reinhausen (גרמניה)
טכנולוגיות פיתול סינתזה (הודו)
Linz Electric (איטליה)
סילמק (טורקיה)
מיקרו בקרה (אירופה)
יצרנים סיניים שונים המתמחים במכונות ליפוף נייר כסף וסליל
8. קריטריוני בחירה עבורמכונות מתפתלות
8.1 פרמטרים טכניים
יכולת גודל מוליך
קוטר ורוחב מתפתלים מרביים
מומנט ציר
שיטת בקרת מתח
רמת דיוק
דיוק מעבר
8.2 דרישות אוטומציה
קישוריות נתונים
תחכום תכנות CNC
ריתוך אוטומטי
הזנת בידוד אוטומטית
8.3 שיקולי תחזוקה
זמינות חלקי חילוף
שירות תוכנה
חוסן מכני
כלי כיול
8.4 עלות לעומת ביצועים-
ארגונים חייבים לאזן בין:
השקעת הון
כושר ייצור
דרישות איכות
9. מגמות עתידיות במכונת מתפתלטֶכנוֹלוֹגִיָה
9.1 אוטומציה גבוהה וקווים משולבים
קווי ייצור מלאים כוללים:
סליל מתפתל
עטיפת בידוד
מדידת מימדים
כְּבִישָׁה
יִבּוּשׁ
רישום נתונים
9.2 דיגיטליזציה ותעשייה 4.0
אינטגרציה של MES
ניטור ענן
תחזוקה חזויה
תאום דיגיטלי של תהליכי סלילה
9.3 שימוש בבינה מלאכותית וראיית מכונה
זיהוי ליקויים
אופטימיזציה אוטומטית של פרמטרים
תיקון מתח בזמן-אמת
9.4 ייצור ירוק
פחות פסולת
מערכות סרוו-יעילות באנרגיה
גרוטאות מוליך מופחתות
9.5 שימוש רחב יותר ברובוטים
טעינה/פריקה אוטומטית
העברת סליל לתחנות אשפרה
10. אתגרים והזדמנויות
אתגרים
עלות גבוהה של מתקדםמכונות סלילה
מחסור במפעילים מיומנים
שונות בחומרי מוליכים
דרישות התאמה אישית מורכבות
הזדמנויות
הרחבת תשתית גלובלית
ביקוש למיקרו-שנאים באלקטרוניקה
רכבים חשמליים
אנרגיה מתחדשת
שדרוג רשתות חשמל ישנות
11. מסקנה
מכונות פיתול שנאימייצגים את עמוד השדרה הטכנולוגי של ייצור השנאים. ככל שהעולם מתקדם לעבר מערכות חשמל בעלות יעילות- גבוהה, הדיוק, האינטליגנציה והאוטומציה של ציוד מתפתל ימשיכו לגדול. בין אם עבור שנאים אלקטרוניים קטנים או שנאי כוח מסיביים המשמשים בתחנות משנה, איכות הפיתול נותרת גורם מכריע לביצועים. השילוב של הנדסת מכונות, בקרת סרוו, מערכות CNC, טכנולוגיה דיגיטלית ובינה מלאכותית מבטיח שהתעשייה תמשיך להתפתח במהירות בעשור הקרוב.
עבור יצרנים, השקעה במכונות ליפוף מתקדמות משפרת את אמינות המוצר, מפחיתה את התלות בעבודה ומשפרת את התחרותיות. עבור מהנדסים, הבנת טכנולוגיות מכונות הפיתול חיונית לשליטה בייצור השנאים המודרני.
