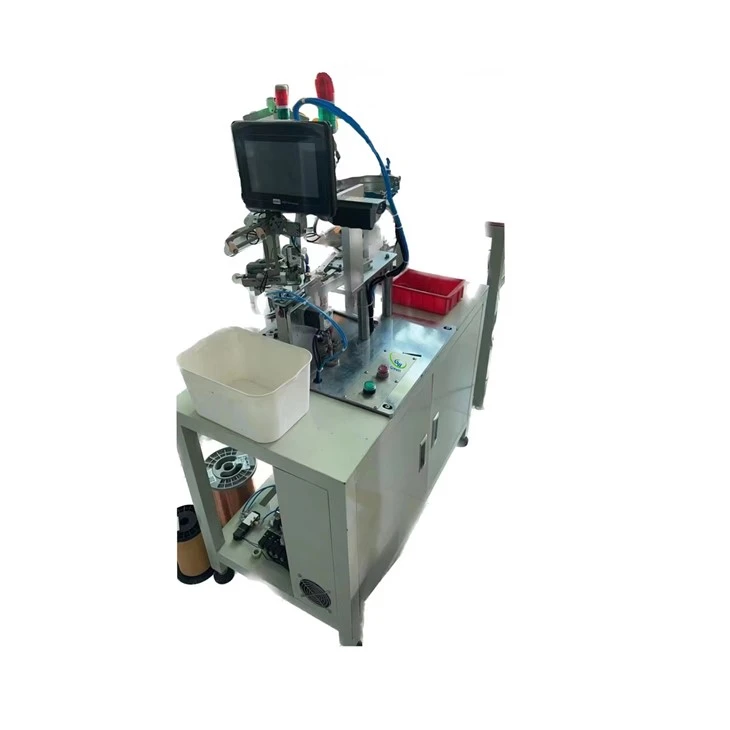

מכונת פיתול ליבה טורואידית אוטומטית מלאה

ניתן לכרוך ציוד סביב פרמטרי מוצר:



לא.	מספר סידורי	פָּרָמֶטֶר	备注
1	מפרטי ליבה	6*3*3-10*6*4
2	דרישות אורך כבל	בתוך 200 ס"מ
3	דרישות קוטר החוט	0.25-0.65 מ"מ
4	קיבולת ייצור	0.8 שניות/מעגל
5	דרישות אביזרים	החלפת מפרטי הליבה המגנטית מחייבת החלפת מסילות מובילות וקליפסים
6	נדרשים אביזרים אחרים	אם קוטר החוט משתנה יותר מ-0.2 מ"מ, יש להחליף את דגם המסרגה



מבוא ציוד:

מכונת הליפוף GW-90GZ של החברה מיועדת בעיקר לליפוף השראות טבעת מגנטית קטנה, שיכולה לממש פיתול מקביל של חוטים בודדים וכפולים, ויש לה את המאפיינים של כושר ייצור גבוה, ביצועים יציבים וביצועי עלות גבוהים של המכונה.



ציוד התקנה:



1. לאחר פירוק הציוד, יש צורך לבדוק האם קיים קשר קשירה בחלק המסתובב של המכונה. אם צריך לפרק אותו אז הוא מחובר לאוויר ומחובר לחשמל.

2. על מנת להבטיח את חיי השירות של הציוד, על צינור האוויר המחובר למכונה להיות בעל לחץ אוויר נקי לאחר מים מסוננים ללא שמן. כדי להבטיח שלשסתום הסולנואיד והצילינדר יש חיי שירות.

3. יש לחבר את שקע החשמל של הציוד עם חוט הארקה כדי למנוע פגיעות ברק או דליפה.

4. לחץ כניסת האוויר של הציוד חייב להגיע ל-0.5MPa.



הגדרת פרמטר של מערכת ציוד:



הגדר את אורך חוט הנחושת: האורך הנדרש בפועל של המוצר תלוי במספר חוטי הנחושת. הערך של 100 הוא באורך של כ-5 מ"מ, אשר נקבע בהתאם לאורך החוט הנדרש של המוצר.



הגדרת מהירות הליפוף: הגדרת היצרן של מהירות הליפוף היא 50. ככל שהמספר גדול יותר, המהירות איטית יותר, וככל שהמהירות קטנה יותר, כך היא מהירה יותר. בדרך כלל, ניתן להגדיר אותו ל-50.



הגדר את מספר הסלילים: הערך של מספר הסלילים הוא מספר הסלילים בפועל. אם הוא מוגדר ל-10 סלילים, המכונה למעשה תפתל 10 סלילים.



מהירות מנוע הזנת חוט: הגדרת היצרן של מהירות מנוע הזנת החוט היא 50. ככל שהמספר גדול יותר, המהירות איטית יותר, וככל שהמהירות קטנה יותר, כך היא מהירה יותר. בדרך כלל, ניתן להגדיר אותו ל-50.



זווית משיכה של המעגל האחרון: פרמטר זה נועד להתאים את מיקום קו הזנב לאחר פיתול המוצר. אם לא נקבע ערך, המיקום של קו הזנב לא יעובד, כלומר, המיקום שבו המוצר יוצא כאשר המעגל האחרון של הסרוגה נמשך כלפי מטה הוא המיקום. הכמות שנקבעה הגודל הוא כדי להתאים את המיקום של קו הזנב. ככל שהמספר גדול יותר, כך מיקום קו הזנב יועלה גבוה יותר.



מספר הסלילים שיש להתחיל לחתוך: הגדר איזה סליל לגזום. הוא חייב להיות קטן או שווה למספר הסלילים, אם הוא גדול ממספר הסלילים, החוט לא יקצץ.



זווית ריבוי סיבובים של המעגל הראשון: זווית זו משמשת לקביעת מרווח מרווחי הישרים בין קו המעגל הראשון לקו המעגל השני.



הפעל וחתוך שוב: אם ערך זה מוגדר ל-0, פונקציה זו לא תופעל, ואם היא מוגדרת ל-1, פונקציה זו תופעל. זה מיועד בעיקר למוצרים עם חוטים עבים, כדי למנוע את חיתוך החוט פעם אחת.



מספר סיבובים עבור כריתת חוט וחזרה לאפס: פרמטר זה משמש לקביעת זמן האיפוס של מנגנון הזנת החוטים וקיצוץ החוטים, והערך המוגדר של מספר פניות זה לא צריך להיות גדול.



זווית סיבוב רב של עיגול האמצע: פרמטר זה נקבע בעיקר לגודל הגבוה יותר של המוצר של הלקוח, כלומר המיקום העליון של המוצר נקבע בזווית ללא פיתול.



זווית הסרוגה הסיבוב הראשון: בדרך כלל, אין להגדיר ערך עבור פרמטר זה.



קליפ כפול וקליפ בודד: אם הפרמטר מוגדר ל-1, הקליפים של שני מוצרי הקליפ פועלים בו זמנית, ואם הוא מוגדר ל-0, קליפ אחד וקליפ אחד עובדים.



כמות עבודה מושעה: פרמטר זה נועד לנוחות הספירה והאריזה בנפרד. אם הוא מוגדר ל-500, המכשיר יזעק פעם אחת לאחר סלילה של 500 מוצרים. הגדר ל-0 כדי להשבית תכונה זו.



זיהוי מספר חוטי הנחושת: הגדר ל-2 כדי לזהות אם יש הזנת חוטים, הגדר ל-0 כדי לסגור פונקציה זו. הגדר ל-1 כדי לזהות קו אחד בלבד.



תחזוקת ציוד:



יש צורך לבדוק את החתיכה הראשונה של מוצר הפצע מדי יום כדי לבדוק האם מוצר הפצע פגום או פגום.



כל 10 ימים לערך, יש צורך לרסס 3-5 פעמים שמן נגד חלודה על מסילת ההדרכה והמחוון של המכונה לצורך שימון.



שחרר באופן קבוע את המים במסנן המחובר לחלק החיצוני של המכונה, כדי לא להשפיע על חיי השירות של הצילינדר ושסתום הסולנואיד עקב יותר מדי מים בצינור האוויר.



נקה באופן קבוע את האבק על שולחן המכונה.



כאשר המכונה אינה בשימוש, יש צורך לנתק את החשמל, הגנת הגז והאבק בזמן.
